Connettori Elettrici Multipolari : Contatti Frontali

Alimentazioni Elettriche in Automatico

CARATTERISTICHE
DURATA

:

 N° Accoppiamenti 500.000 (Cicli)
TENSIONE

:

 Da 20 (V)
INTENSITA'

:

 Da 10 (A)
MATERIALI

:

 Doratura speciale per ambienti aggressivi
N° CONTATTI

:

 Da 6 - 15 - 24 - 27 - 36 - (Poli) Inserto circolare
INSERTO : Codici in definizione / dati tecnici
GUSCIO : A necessità può essere allestito in versione plastica
CABLAGGIO : A richiesta la versione acciaio può prevedere un precablaggio interno per allacciamenti rapidi tramite connettore volante



Il supporto dei contatti può essere :



E1- 6PE/.... 4) (Inserto Taglia 1; 6 poli + Terra)
E2-15PE/.... 4) (Inserto Taglia 2; 15 poli + Terra)
E3-24PE/.... 4) (Inserto Taglia 3; 24 poli + Terra)
E3-27/....   (Inserto Taglia 3; 27 poli)
E4-70PE/.... 4) (Inserto Taglia 4; 70 poli + 2 Terre)

Istruzioni per il Montaggio MA202

4) Il contatto di terra, essendo sporgente, non va montato. Contrariamente, c'è il rischio di danneggiare il buon funzionamento del connettore. Otturare la sede con l' apposito tappo Dis. 1139-4.46

Contatti a pressione per termocoppie



Sono particolarmente a sonde tipo K più diffuse e composte da un positivo in nichel-cromo (Cromel) e da un negativo in nichel-alluminio (Alumel). Il valore normalizzato di una sonda K è 4.095 mV per 100°C.

La norma EN 60584 dà vari valori ammissibili di errore; test vari classificano questi contatti in classe 1 con scarto ±1.5°C o ±0.5% in un range termico di -40°C +1000°C.



Contatto femmina per termocoppia

Contatto maschio per termocoppia

La crimpatura secondo MIL 22520 è raccomandata al fine di un ottimo risultato su cavi da 0.14 a 0.5 mm2.

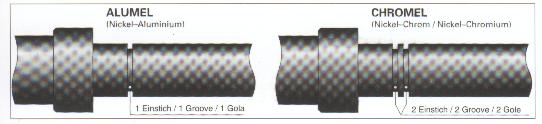

NOTA : I contatti si identificano con gole ricavate sugli stessi.

Codice contatto maschio Cromel : 1139-3.07A.Cr

Codice contatto femmina Cromel : 1139-3.08A.Cr

Codice contatto maschio Alumel : 1139-3.07A.Al

Codice contatto femmina Alumel : 1139-3.08A.Al



Contatti a pressione



I contatti a pressione si montano al posto di contatti da 1,5 a 2 mm di diametro



Contatto femmina a pressione

Contatto maschio a pressione

Dati Generali

Dati tecnici
Tipo N° Disegno Sezione cavo Trattamento Forza Tensione Intensità
Contatto femmina DBP2/0.5-1.5 Au 1139-3.07A.Au 0.5-1.5 mm2 Au

(Doratura)

 6-9 N 25 V 10 A
Contatto maschio DSP2/0.5-1.5 Au 1139-3.08A.Au



Il costruttore, al fine di migliorare il prodotto, potrà variare quote e/o dimensioni senza preavviso
