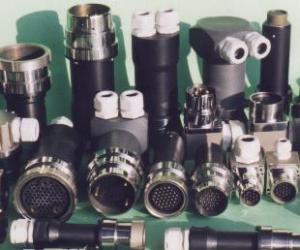

Electric Multi-Pole Connectors for Multicouplings / Docking systems
Automatic Electric Feedings
GENERAL DATA | ||||||||||||||||||||||||
|
Complete male and female inserts (Insert + contacts) |
All
inserts are composed by a lagging support and by a correspondence number
of male and female contacts .
By a code number are defined alla parts which compose the male and the female side of the connector . |
||
Code example : ME 1 - 6+PE - SP 2 / 0.5-1.5 | ||
ME |
= |
"Multipole" series |
1 |
= |
Size or size group of the male and female insert |
6+PE |
= |
Poles number + contact earth |
SP |
= |
SP : male insert ; BP : female insert |
2 |
= |
nominal diameter of the contact(mm9) |
0.5-1,5 |
= |
cable section (mm2) |
Connectors types |
|||||||
General data |
Technical data |
Contacts disposal: Viewthe front part of the male insert , view from the back side of the female insert K = Short execution of the contacts |
|||||
Type | Gold-plating |
Draw. n° |
Intensity Max |
Work voltage | Contact diameter | Cable section | |
Au | A 3) | V 4) | mm | mm2 | |||

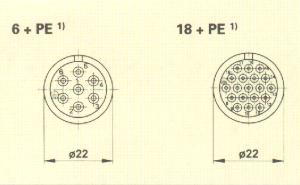

Group 01 / Size 01 |
|||||||
ME01-6+PE-SP1.57/0.5-1.5 | No | 1139-2.01 | 16 | 250 | 1.57 | 0.5-1.5 | |
ME01-6+PE-BP1.57/0.5-1.5 | No | 1139-2.02 | 16 | 250 | 1,57 | 0.5-1.5 | |
ME01-6+PE-SP1.57/0.5-1.5Au | Si | 1139-2.01Au | 16 | 250 | 1.57 | 0.5-1.5 | |
ME01-6+PE-BP1.57/0.5-1.5Au | Si | 1139-2.02Au | 16 | 250 | 1,57 | 0.5-1.5 | |
ME01-18+PE-SP1/0.25-0.75 | No | 1139-2.03 | 5 | 220 | 1 | 0.25-0.75 | |
ME01-18+PE-BP1/0.25-0.75 | No | 1139-2.04 | 5 | 220 | 1 | 0.25-0.75 | |
ME01-18+PE-SP1/0.25-0.75Au | Si | 1139-2.03Au | 5 | 220 | 1 | 0.25-0.75 | |
ME01-18+PE-BP1/0.25-0.75Au | Si | 1139-2.04Au | 5 | 220 | 1 | 0.25-0.75 | |

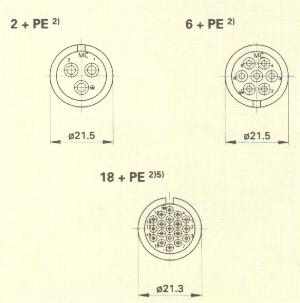

Group 1 / Size 1 | |||||||
ME1-2+PE-SP3/2.5-4(K) | No | 1139-2.05 | 27 | 250 | 3 | 2.5-4 | |
ME1-2+PE-BP3/2.5-4(K) | No | 1139-2.06 | 27 | 250 | 3 | 2.5-4 | |
ME1-2+PE-SP3/2.5-4(K)Au | Si | 1139-2.05Au | 27 | 250 | 3 | 2.5-4 | |
ME1-2+PE-BP3/2.5-4(K)Au | Si | 1139-2.06Au | 27 | 250 | 3 | 2.5-4 | |
ME1-6+PE-SP2/.05-1.5 | No | 1139-2.07-2 | 16 | 250 | 2 | 0.5-1.5 | |
ME1-6+PE-BP2/.05-1.5 | No | 1139-2.08-2 | 16 | 250 | 2 | 0.5-1.5 | |
ME1-6+PE-SP2/.05-1.5Au | Si | 1139-2.07-2Au | 16 | 250 | 2 | 0.5-1.5 | |
ME1-6+PE-BP2/.05-1.5Au | Si | 1139-2.08-2Au | 16 | 250 | 2 | 0.5-1.5 | |
ME1-6+PE-SP1.5/.05-1.5 | No | 1139-2.07 | 16 | 250 | 1.5 | 0.5-1.5 | |
ME1-6+PE-BP1.5/.05-1.5 | No | 1139-2.08 | 16 | 250 | 1.5 | 0.5-1.5 | |
ME1-6+PE-SP1.5/.05-1.5Au | Si | 1139-2.07Au | 16 | 250 | 1.5 | 0.5-1.5 | |
ME1-6+PE-BP1.5/.05-1.5Au | Si | 1139-2.08Au | 16 | 250 | 1.5 | 0.5-1.5 | |
ME1-18+PE-SP1/1 5) | No | 1139-2.09 | 5 | 250 | 1 | 0.2-1.0 | |
ME1-18+PE-BP1/1 5) | No | 1139-2.10 | 5 | 250 | 1 | 0.2-1.0 | |
ME1-18+PE-SP1/Au1 5) | Si | 1139-2.09Au | 5 | 250 | 1 | 0.2-1.0 | |
ME1-18+PE-BP1/1Au 5) | Si | 1139-2.10Au | 5 | 250 | 1 | 0.2-1.0 | |

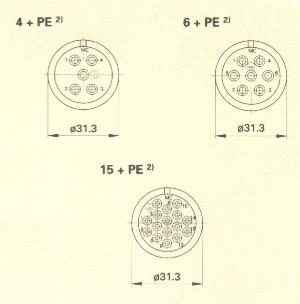

Group 2 / Size 2 | |||||||
ME2-4+PE-SP3/2.5-4(K) | No | 1139-2.11 | 27 | 380 | 3 | 2.5-4 | |
ME2-4+PE-BP3/2.5-4(K) | No | 1139-2.12 | 27 | 380 | 3 | 2.5-4 | |
ME2-4+PE-SP3/2.5-4Au(K) | Si | 1139-2.11Au | 27 | 380 | 3 | 2.5-4 | |
ME2-4+PE-BP3/2.5-4Au(K) | Si | 1139-2.12Au | 27 | 380 | 3 | 2.5-4 | |
ME2-6+PE-SP3/2.5-4(K) | No | 1139-2.13 | 27 | 380 | 3 | 2.5-4 | |
ME2-6+PE-BP3/2.5-4(K) | No | 1139-2.14 | 27 | 380 | 3 | 2.5-4 | |
ME2-6+PE-SP3/2.5-4Au(K) | Si | 1139-2.13Au | 27 | 380 | 3 | 2.5-4 | |
ME2-6+PE-BP3/2.5-4Au(K) | Si | 1139-2.14Au | 27 | 380 | 3 | 2.5-4 | |
ME2-15+PE-SP2/0.5-1.5 | No | 1139-2.15-2 | 16 | 250 | 2 | 0.5-1.5 | |
ME2-15+PE-BP2/0.5-1.5 | No | 1139-2.16-2 | 16 | 250 | 2 | 0.5-1.5 | |
ME2-15+PE-SP2/0.5-1.5Au | Si | 1139-2.15-2Au | 16 | 250 | 2 | 0.5-1.5 | |
ME2-15+PE-BP2/0.5-1.5Au | Si | 1139-2.16-2Au | 16 | 250 | 2 | 0.5-1.5 | |
ME2-15+PE-SP1.5/0.5-1.5 | No | 1139-2.15 | 16 | 250 | 1.5 | 0.5-1.5 | |
ME2-15+PE-BP1.5/0.5-1.5 | No | 1139-2.16 | 16 | 250 | 1.5 | 0.5-1.5 | |
ME2-15+PE-SP1.5/0.5-1.5Au | Si | 1139-2.15Au | 16 | 250 | 1.5 | 0.5-1.5 | |
ME2-15+PE-BP1.5/0.5-1.5Au | Si | 1139-2.16Au | 16 | 250 | 1.5 | 0.5-1.5 | |

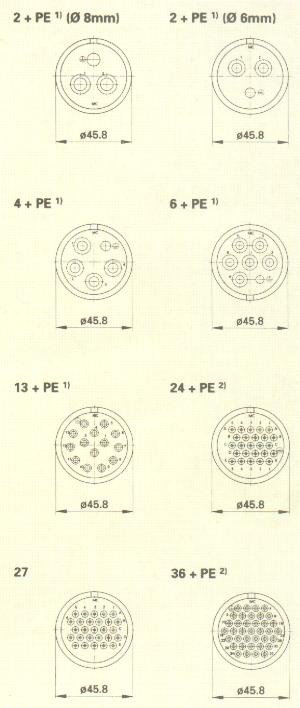

Group 3 / Size 3 | |||||||
ME3-2+PE-SP6/25 | No | 1139-17-6-C | 135 | 550 | 6 | 25 | |
ME3-2+PE-BP6/25 | No | 1139-18-6-C | 135 | 550 | 6 | 25 | |
ME3-2+PE-SP6/16 | No | 1139-17-6-B | 110 | 550 | 6 | 16 | |
ME3-2+PE-BP6/16 | No | 1139-18-6-B | 110 | 550 | 6 | 16 | |
ME3-2+PE-SP6/10 | No | 1139-17-6-A | 80 | 550 | 6 | 10 | |
ME3-2+PE-BP6/10 | No | 1139-18-6-A | 80 | 550 | 6 | 10 | |
ME3-2+PE-SP8/25 | No | 1139-17-8-A | 135 | 630 | 8 | 25 | |
ME3-2+PE-BP8/25 | No | 1139-18-8-A | 135 | 630 | 8 | 25 | |
ME3-2+PE-SP8/35 | No | 1139-17-8-B | 150 | 630 | 8 | 35 | |
ME3-2+PE-BP8/35 | No | 1139-18-8-B | 150 | 630 | 8 | 35 | |
ME3-4+PE-SP6/10 | No | 1139-2.19-A | 63 | 400 | 6 | 10 | |
ME3-4+PE-BP6/10 | No | 1139-2.20-A | 63 | 400 | 6 | 10 | |
ME3-4+PE-SP6/16 | No | 1139-2.19-B | 90 | 400 | 6 | 16 | |
ME3-4+PE-BP6/16 | No | 1139-2.20-B | 90 | 400 | 6 | 16 | |
ME3-6+PE-SP5/10 | No | 1139-2.21-B | 63 | 400 | 5 | 10 | |
ME3-6+PE-BP5/10 | No | 1139-2.22-B | 63 | 400 | 5 | 10 | |
ME3-6+PE-SP5/6 | No | 1139-2.21-B | 63 | 400 | 5 | 6 | |
ME3-6+PE-BP5/6 | No | 1139-2.22-B | 63 | 400 | 5 | 6 | |
ME3-13+PE-SP3/2.5-4 | No | 1139-2.23 | 36 | 400 | 3 | 2.5-4 | |
ME3-13+PE-BP3/2.5-4 | No | 1139-2.24 | 36 | 400 | 3 | 2.5-4 | |
ME3-13+PE-SP3/2.5-4Au | Si | 1139-2.23Au | 36 | 400 | 3 | 2.5-4 | |
ME3-13+PE-BP3/2.5-4Au | Si | 1139-2.24Au | 36 | 400 | 3 | 2.5-4 | |
ME3-24+PE-SP1.5/0.5-1.5 6) | No | 1139-2.25 | 16 | 250 | 1.5 | 0.5-1.5 | |
ME3-24+PE-BP1.5/0.5-1.5 6) | No | 1139-2.26 | 16 | 250 | 1.5 | 0.5-1.5 | |
ME3-24+PE-SP1.5/0.5-1.5Au 6) | Si | 1139-2.25Au | 16 | 250 | 1.5 | 0.5-1.5 | |
ME3-24+PE-BP1.5/0.5-1.5Au 6) | Si | 1139-2.26Au | 16 | 250 | 1.5 | 0.5-1.5 | |
ME3-27-SP1.5/0.5-1.5 | No | 1139-2.27 | 16 | 25 | 1.5 | 0.5-1.5 | |
ME3-27-BP1.5/0.5-1.5 | No | 1139-2.28 | 16 | 25 | 1.5 | 0.5-1.5 | |
ME3-27-SP1.5/0.5-1.5Au | Si | 1139-2.27Au | 16 | 25 | 1.5 | 0.5-1.5 | |
ME3-27-BP1.5/0.5-1.5Au | Si | 1139-2.28Au | 16 | 25 | 1.5 | 0.5-1.5 | |
ME3-36+PE-SP2/2.5 | No | 1139-2.29-2 | 16 | 250 | 2 | 2.5 | |
ME3-36+PE-BP2/2.5 | No | 1139-2.30-2 | 16 | 250 | 2 | 2.5 | |
ME3-36+PE-SP2/2.5Au | Si | 1139-2.29-2Au | 16 | 250 | 2 | 2.5 | |
ME3-36+PE-BP2/2.5Au | Si | 1139-2.30-2Au | 16 | 250 | 2 | 2.5 | |
ME3-36+PE-SP1.5/0.5-1.5 | No | 1139-2.29 | 16 | 250 | 1.5 | 0.5-1.5 | |
ME3-36+PE-BP1.5/0.5-1.5 | No | 1139-2.30 | 16 | 250 | 1.5 | 0.5-1.5 | |
ME3-36+PE-SP1.5/0.5-1.5Au | Si | 1139-2.29Au | 16 | 250 | 1.5 | 0.5-1.5 | |
ME3-36+PE-BP1.5/0.5-1.5Au | Si | 1139-2.30Au | 16 | 250 | 1.5 | 0.5-1.5 | |

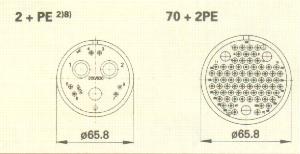

Group 4 / Size 4 | |||||||
ME4-2+PE-SP11/35-38 8) | 1139-2.33-B | 200/16 | 630/25 | 11 | 35-38 | ||
ME4-2+PE-BP11/35-38 8) | 1139-2.34-B | 200/16 | 630/25 | 11 | 35-38 | ||
ME4-2+PE-SP11/25+50 8) | 1139-2.33-A | 200/16 | 630/25 | 11 | 25/50 | ||
ME4-2+PE-BP11/25+50 8) | 1139-2.34-A | 200/16 | 630/25 | 11 | 25/50 | ||
ME4-70+2PE-SP1.5/0.5-1.5 | No | 1139-2.31 | 16 | 250 | 1.5 | 0.5-1.5 | |
ME4-70+2PE-BP1.5/0.5-1.5 | No | 1139-2.32 | 16 | 250 | 1.5 | 0.5-1.5 | |
ME4-70+2PE-SP1.5/0.5-1.5Au | Si | 1139-2.31Au | 16 | 250 | 1.5 | 0.5-1.5 | |
ME4-70+2PE-BP1.5/0.5-1.5Au | Si | 1139-2.32Au | 16 | 250 | 1.5 | 0.5-1.5 |
Coupling and de-coupling stress for the "M" insert |
||||||
Group | Poles number | dn Contact | de-coupling stess | lifting stess | ||
Ag Contacts | Au Contacts | Ag Contacts | Au Contacts | |||
1 | 2+PE | 3 | 30 : 52 (N) | 14 : 26 (N) | 28 : 45 (N) | 13 : 24 (N) |
6+PE | 2/1.5 | 61: 96 (N) | 30 : 49 (N) | 44 : 72 (N) | 21 : 36 (N) | |
18+PE | 1 | 50 :84 (N) | 23 : 44 (N) | 38 : 59 (N) | 20: 29 (N) | |
2 | 4+PE | 3 | 46 : 73 (N) | 18 : 33 (N) | 38 : 64 (N) | 16 : 30 (N) |
6+PE | 64 : 104 (N) | 25 :45 (N) | 56 : 92 (N) | 22 : 39 (N) | ||
15+PE | 2/1.5 | 70 : 118 (N) | 42 : 62 (N) | 58 : 98 (N) | 39 : 56 (N) | |
3 | 2+PE-S8/B8 | 8 | 100 : 119 (N) | 71 : 91 (N) | ||
2+PE | 6 | 38 : 64 (N) | 34 : 54 (N) | |||
4+PE | 63 : 103 (N) | 56 : 90 (N) | ||||
6+PE | 5 | 69 : 138 (N) | 60 : 116 (N) | |||
13+PE | 3 | 99 : 158 (N) | 25 : 42 (N) | 84 : 154 (N) | 19 : 28 (N) | |
24+PE/27 poli | 1.5 | 120 : 164 (N) | 50 : 70 (N) | 104 : 158 (N) | 46 : 68 (N) | |
36+PE/36+PE2.5 | 2/1.5 | 170 :239 (N) | 78 :116 (N) | 156 : 230 (N) | 72 : 98 (N) | |
4 | 2+PE | 11/1.5 | 130 :159 (N) | 110 : 139 (N) | ||
70+2PE | 1.5 | 296 : 398 (N) | 149 : 228 (N) | 228 : 358 (N) | 114 : 167 (N) |
Note |
||||||||
|
||||||||
The constructor , in order to improve the product , will change dimensions without advance notice |
