Connessioni Rapide Anti Polluzione per Attrezzature di Automazione. Accoppiamenti in Pressione a 200 bar. Serie RCTAP.S

CARATTERISTICHE
ANTIPOLLUZIONE di perdite in fase di accoppiamento / disaccoppiamento
MOLLE PROTETTE dalle deposizioni del fluido e croste relative in essicazione
RIPETIBILITA' elevata e propria del tipo di impiego
ADATTABILITA' semplici modalità di installazione / smontaggio
MODULARITA' perfetta intercambiabilità e accoppiamento fra le parti

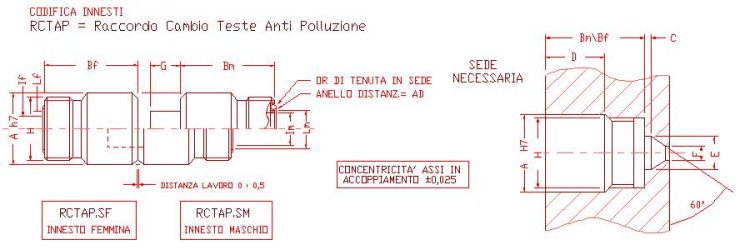

DATI DI INGOMBRO : INNESTI E SEDI DI CALETTAMENTO





DN Ah7 Bm Bf C D E F G H Im Lm If Lf AD PRESS. ACCOPP. COD.
4 21 27.4 27.4 3 12.5 8 4 8 20x1.5 10 12.5 8 9 NO 0 bar P0
7 25 34.3 34.3 3 17.5 12 7 11 M24x1.5 12 15 11 13.5 NO 0 bar
9 27 46 46 6 22 15.5 9 15.5 M26x1.5 15.5 18 14 17 NO 0 bar
13 33 43.7 50.7 8 19 21 13 17 M32x1.5 23 25 18 23 NO 0 bar
4 - - - - - - - - - - - - - - - P2
7 25 34.3 34.3 3 17.5 12 7 11 M24x1.5 12 15 11 13.5 SI 200 bar
9 27 46 46 6 22 15.5 9 15.5 M26x1.5 15.5 18 14 17 SI 200 bar
13 33 50.7 50.7 8 19 21 13 16.5 M32x1.5 23 25 18 23 SI 200 bar

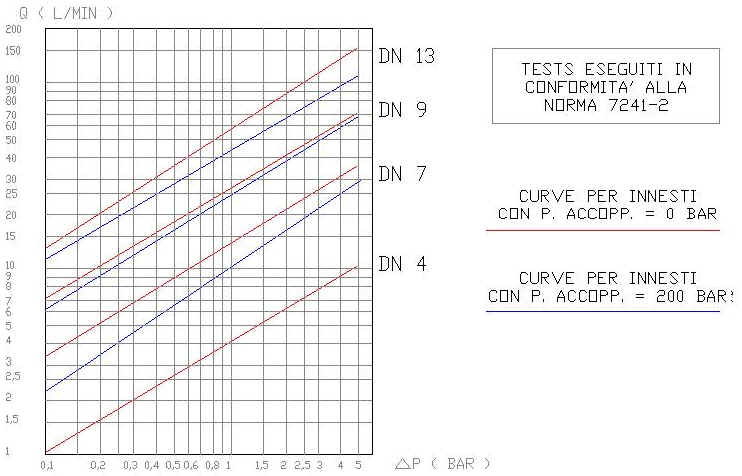

DIAGRAMMI : PORTATA - PERDITE DI CARICO

Note
  • Gli innesti si possono accoppiare alla Pressione di accoppiamento indicata.
  • La Pressione di accoppiamento può essere sia sull'innesto maschio che su quello femmina
  • L'accoppiamento è da farsi con pressione ma senza portata
  • E' importante curare la concentricità richiesta in accoppiamento
  • Per ogni dettaglio necessario contattare ns. Ufficio Tecnico

Il costruttore, al fine di migliorare il prodotto, potrà variare quote e/o dimensioni senza preavviso
