Innesti Rapidi Manuali a Ghiera

 Serie RMG.S a facce piane Antipolluzione

Serie : RMG.S

CARATTERISTICHE
ANTIPOLLUZIONE : di perdite in fase di accoppiamento / disaccoppiamento
ANTIAPERTURA : Pulsante di sicurezza antiapertura casuale
FLUIDI : Ogni necessità : aria, gas, oli, acqua, benzina....
PRESSIONI : In relazione al diametro bassa/alta pressione
DIAMETRI : da 1/8"G a 2" G
VARIABILI : Ogni diametro è personalizzabile a richiesta



PERCHE' QUESTI INNESTI :

COLLAUDO   : totale di ogni tipo a NORME NFPA 1.000.000 (cicli) sotto pressione impulsiva alla pressione di test e con valvole accoppiate come in posizione di lavoro.
GARANZIA : della totalità del consegnato alle condizioni di impiego pattuito.
FLESSIBILITA'   :   di un servizio tecnico pronto a variare ogni dettaglio al fine delle più sofisticate esigenze.
FUNZIONALITA'   : Meccanica : l'innesto può essere accoppiato con una sola mano poiché il bloccaggio tramite sfere è dato dal riarmo automatico in disaccoppiamento.
Idraulica : basse perdite di carico evitano il surriscaldamento del fluido. Quindi si hanno ridotte turbolenze e perdite di pressione.
SICUREZZA   :   Meccanica   :   il pulsantino di riferimento garantisce che in presenza di qualsiasi urto, anche il più violento, non si possano separare le parti maschio - femmina collegate e in pressione.
Idraulica   : il mancato inserimento della sicurezza meccanica può, in caso di apertura accidentale per operato esterno, essere sostituito dal sistema di doppia otturazione che automaticamente seziona il flusso.
VERSATILITA'   : Interna   : non esistono problemi su eventuali flussi di ritorno in quanto la coppia maschio - femmina può essere percorsa in ogni senso dal flusso.
Esterna   : le parti accoppiate permettono una rotazione funzionale di posizionamento delle tubazioni di asservimento evitando la torsione trasmessa ai tubi. Questa serie può essere adatta per piastre multi raccordo.
ECOLOGIA   :   Interna :   il sistema a facce piane antigocciolamento tende all'annullamento di volumi esterni alla vena fluidica, caso tipico delle bolle d'aria nei circuiti idraulici.
Esterna   :  alla luce della logica precedente, l'ambiente esterno non è inquinato da perdite di disaccoppiamento  prevenendo il rischio di incidenti dato dalla presenza di lubrificanti a pavimento.
IMPIEGO :

oltre alle più svariate applicazioni, la meccanica portante di questa serie è nata per usi pesanti. In effetti questo innesto rapido è stato studiato per soddisfare il maggior numero possibile di applicazioni nel settore idraulico. La tenuta totale è garantita sia quando l'innesto è accoppiato e sia quando la parte maschio e la parte femmina sono staccate.

Gli elementi che garantiscono questa caratteristica sono sistemi di tenuta mediante guarnizione. L'innesto è particolarmente adatto all'utilizzo in condizioni di lavoro molto drastiche con alti picchi di pressione, elevate temperature, forti sollecitazioni meccaniche e soprattutto ambienti sporchi.

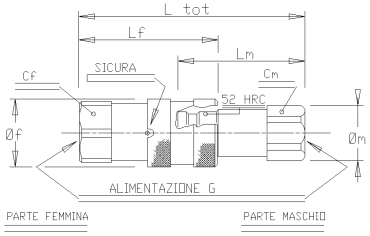

DATI GEOMETRICI E APPLICATIVI



Esempio di Applicazione



Codice
Standard		 Diametro
Nominale		 N° Dis DN Lm Ø m Cm Lf Ø f Cf G Ltot Press.
esercizio		 Q
Peso		 SEZ.
Utile		 Forza
di acc.		 Press.
Scippio
(mm)
RMG.S 4 1/8"G 1044.S 4 36 29 17 40 20 19 1/8" 69 300 0.13 19 12 1400
RMG.SM 4 1/8"G   1600
RMG.SF 4 1/8"G   1600
RMG.S 7 1/8"G 1045.S 7 48 26 22 48 28 24 1/4" 86 300 0.20 39 18 1200
RMG.SM 7 1/8"G   1200
RMG.SF 7 1/8"G   600
RMG.S 9 3/8"G 1046.S 9 60 26 24 65 32 29 3/8" 109 300 0.35 64 17 1200
RMG.SM 9 3/8"G   1200
RMG.SF 9 3/8"G   600
RMG.S 9 1/2"G 1046.S1 9 63 26 27 70 32 29 1/2" 116 300 0.35 64 17 1200
RMG.SM 9 1/2"G   1200
RMG.SF 9 1/2"G   600
RMG.S 13 1/2"G 1047.S 13 68 34 32 74 38 34 1/2" 125 250 0.48 133 18 1000
RMG.SM 13 1/2"G   1000
RMG.SF 13 1/2"G   400
RMG.S 13 3/4"G 1047.S1 13 71 39 36 81 38 39 3/4" 135 250 0.48 133 18 1000
RMG.SM 13 3/4"G   1000
RMG.SF 13 3/4"G   400
RMG.S 15 3/4"G 1048.S 15 71 39 36 81 42 39 3/4" 135 250 0.5 177 20 1000
RMG.SM 15 3/4"G   900
RMG.SF 15 3/4"G   450
RMG.S 17 1"G 1049.S 17 83 48 45 93 48 48 1" 154 250 1 227 24 850
RMG.SM 17 1"G   900
RMG.SF 17 1"G   550
RMG.S 21 1-1/4"G 1050.S 21 90 60 55 106 55 60 1-1/4" 173 25 1.5 346 30 850
RMG.SM 21 1-1/4"G   900
RMG.SF 21 1-1/4"G   470
RMG.S 30 1-1/2"G 1051.S 30 111 76 70 132 80 72 1-1/2" 215 200 4.5 707 42 700
RMG.SM 30 1-1/2"G   700
RMG.SF 30 1-1/2"G   300
RMG.S 45 2"G 1052.S 45 125 84 75 165 100 89 2" 250 180 8.5 1590 49 700
RMG.SM 45 2"G   700
RMG.SF 45 2"G   500

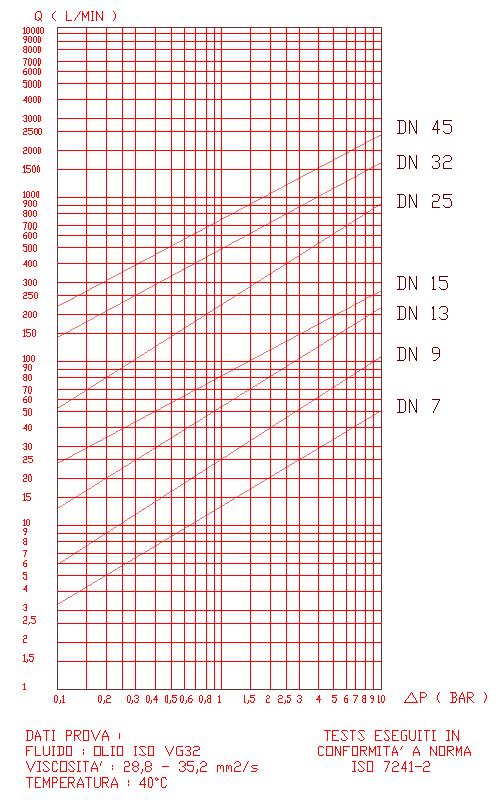

DIAGRAMMI : PORTATA - PERDITE DI CARICO
Parti esterne Parti sollecitate Molle Guarnizioni
Versioni standard Acciaio Zincopassivato Acciaio alta resistenza Zincopassivato C72

AISI 302

 OR tutti i tipi, anelli Teflon (PTFE) sagome spec.
Versioni speciali AISI 303-316-420-430 Acciaio alta resistenza, Inox + QPQ esterno AISI 302 OR tutti i tipi, anelli Teflon (PTFE) sagome spec.
Impieghi particolari A richiesta del cliente

Le connessioni, assolvendo ad una funzione di giunti rapidi, non devono essere accoppiati e disaccoppiati in pressione per evidenti ragioni di durata / sicurezza. Questa serie per diversificarsi può accoppiarsi anche con pressioni residue, ma non in portata. Ogni casova segnalato.





DIAGRAMMI : PORTATA - PERDITE DI CARICO

Note su dati di funzionamento standard
Temperatura esercizio   : -20:+100°C standard

Guarnizioni OR              : nitrile 75° shore standard

Tarature accoppiamento : dati relativi connessioni standard

Perdite di carico             : dati relativi connessioni standard

Variabili                         : ogni dato riportato può essere modificato a necessità del cliente

Filettature disponibili a richiesta:
Dimensione Standard Opzionali
RMG.S 7 1/4" BSP 1/4" NPT
RMG.S 9 3/8" BSP 3/8" NPT 1/2" NPT 1/2" BSP
RMG.S 9-13 1/2" BSP 1/2" NPT
RMG.S 13-15 3/4" BSP 3/4" NPT
RMG.S 17 1" BSP 1" NPT
RMG.S 21 1-1/4" BSP 1-1/4" NPT
RMG.S 30 1-1/2" BSP 1-1/2" NPT
RMG.S 45 2" BSP 2" NPT

Il costruttore, al fine di migliorare il prodotto, potrà variare quote e/o dimensioni senza preavviso
