Connessioni Rapide Anti Polluzione per Attrezzature di Automazione. Serie RPAP.S a facce piane - Media pressione

CARATTERISTICHE
ANTIPOLLUZIONE

:

 di perdite in fase di accoppiamento / disaccoppiamento
MOLLE PROTETTE

:

 dalle deposizioni del fluido e croste relative in essicazione
RIPETIBILITA'

:

 elevata e propria del tipo di impiego
ADATTABILITA'

:

 semplici modalità di installazione / smontaggio
MODULARITA'

:

 perfetta intercambiabilità e accoppiamento fra le parti

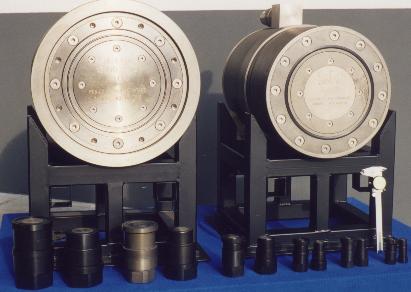

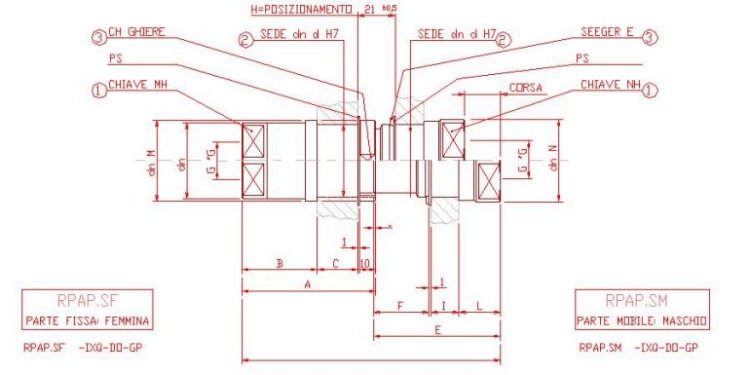

DATI DI INGOMBRO : INNESTI E SEDI DI CALETTAMENTO





Dati DN 6 DN 10 DN 13 DN 15 DN 25 DN 32 DN 45 DN 60 Varie in definizione DN 200
  GEOMETRIE (mm)
A 48 64 74 79 94 133 152 178   505
B 19 35 45 50 64 80 88 119 460
C Piastre Acciaio: 20 ±0.1     Lega: 19/20 ±0.1 41 49 49 45
D 10 12 15 10 10
d  Sede   H7 22 22-28 32 34 48 70 85 125 390
E 53 59 67 68 87 115 124 165 506
F 21 26 27 27 32 35 41 70 187
G 1/4"G 3/8"G 1/2"G 3/4"G 1"G 1-1/2"G 2"G 2":4"G 200 mm
H Accopp. 21 ±0.5 21 ±0.5
I  Piastre Acciaio: 20 ±0.3     Lega: 19 ±0.3 41-40 35-34 43 30
L 12 13 20 21 35 39 49 70 319
M 30 34 38 42 56 80 93 145 390
MH 22 27 32 36 50 65 80 130 -
N 27 26 39 40 55 80 93 145 350
NH 24 24 36 38 50 75 80 130 -
Spinta Molle (Kg) 15 20 22 24 28 34 48 60 350
Spinta Press. (Kg/bar) 0.72 1.23 1.86 2.40 7.30 12.2 20 - -
Dis. 986.S 987.S 9875.S 988.S 990.S 991.S 994.S 996.S 1336
Codice Standard

M

 RPAP.SM 6 FQ/DO/GP RPAP.SM 10 FQ/DO/GP RPAP.SM 13 FQ/DO/GP RPAP.SM 15 FQ/DO/GP RPAP.SM 25 FQ/DO/GP RPAP.SM 32 FQ/DO/GP RPAP.SM 45 FQ/DO/GP RPAP.SM 60 FQ/DO/GP RPAP.M 200 FS/DO/GP

F

 RPAP.SF 6 FQ/DO/GP RPAP.SF 10 FQ/DO/GP RPAP.SF 13 FQ/DO/GP RPAP.SF 15 FQ/DO/GP RPAP.SF 25 FQ/DO/GP RPAP.SF 32 FQ/DO/GP RPAP.SF 45 FQ/DO/GP RPAP.SF 60 FQ/DO/GP RPAP.F 200 FS/DO/GP

Pressioni base (bar)
Esercizio in accoppiamento 50 50 50 50 50 20 15 15   5
Scoppio in accoppiamento 200 200 200 200 200
Scoppio maschio 200 200 200 200 200
Scoppio femmina 200 550 550 550 200

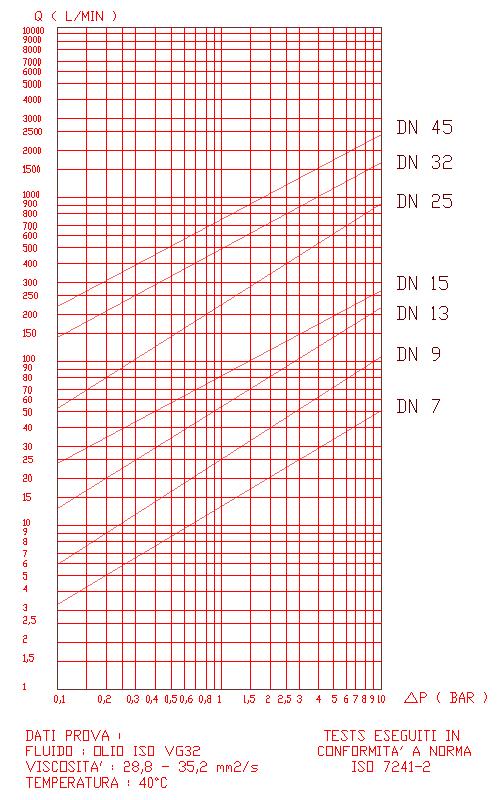

DIAGRAMMI : PORTATA - PERDITE DI CARICO

Note
  • Gli innesti si possono accoppiare alla Pressione di accoppiamento indicata.
  • La Pressione di accoppiamento può essere sia sull'innesto maschio che su quello femmina
  • L'accoppiamento è da farsi con pressione ma senza portata
  • E' importante curare la concentricità richiesta in accoppiamento
  • Per ogni dettaglio necessario contattare ns. Ufficio Tecnico

Il costruttore, al fine di migliorare il prodotto, potrà variare quote e/o dimensioni senza preavviso
